Dưới đây là hướng dẫn chi tiết được tổng hợp từ sách hướng dẫn sử dụng chính thức của sản phẩm.

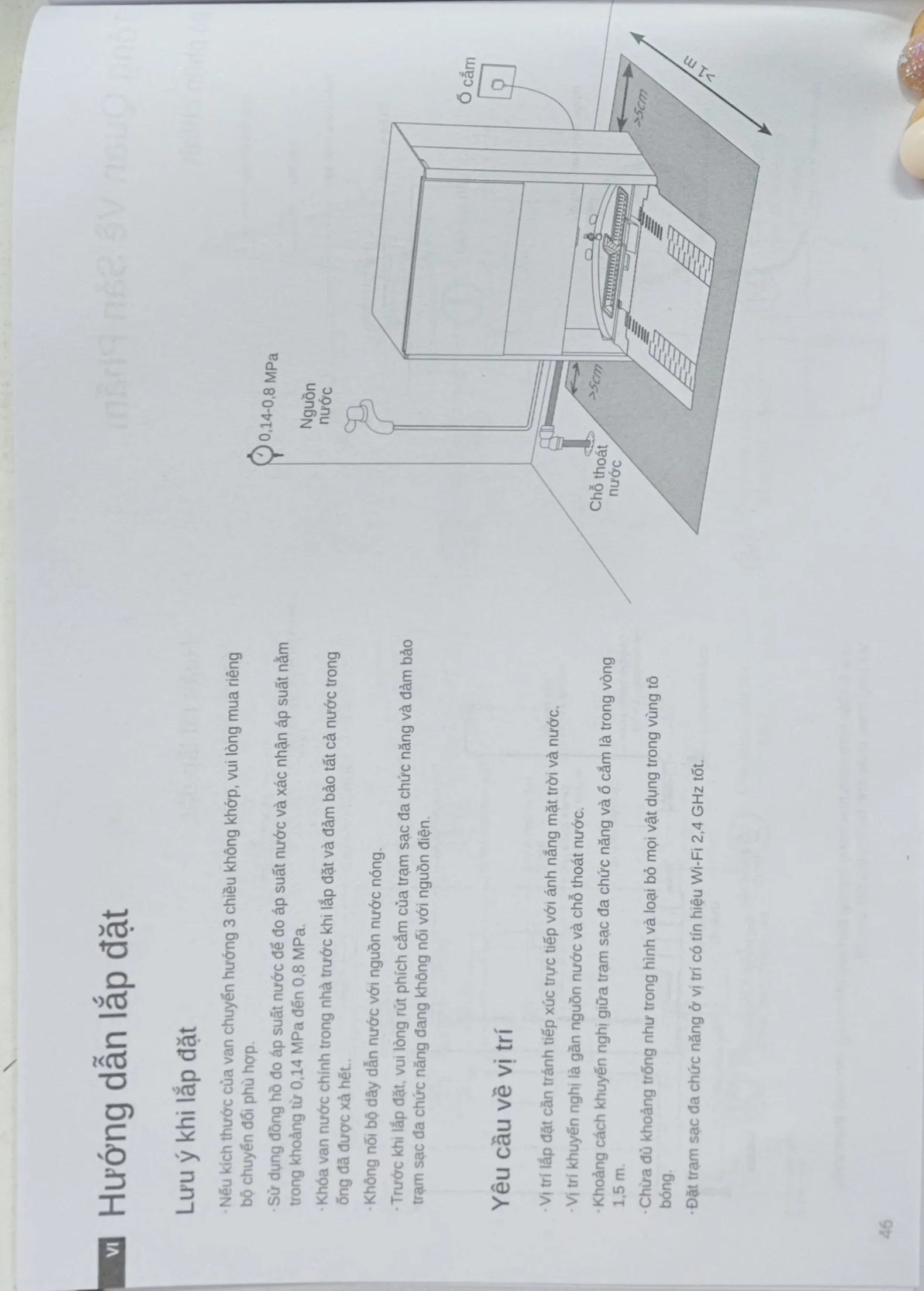

1. Lưu ý quan trọng trước khi lắp đặt

• Áp suất nước: Phải nằm trong khoảng 0,14 - 0,8 MPa.
• Vị trí lắp đặt:

  • Tránh ánh nắng trực tiếp và nước mưa.
  • Gần nguồn nước và chỗ thoát nước.
  • Khoảng cách từ trạm sạc đến ổ cắm khuyến nghị trong vòng 1,5m.
  • Để trống không gian xung quanh ≥ 5cm, phía trước ≥ 1m.

• An toàn: Tắt nguồn nước chính, xả hết nước trong ống trước khi lắp. Rút phích cắm trạm sạc trước khi thao tác.
• Không nối ống nước với nguồn nước nóng.

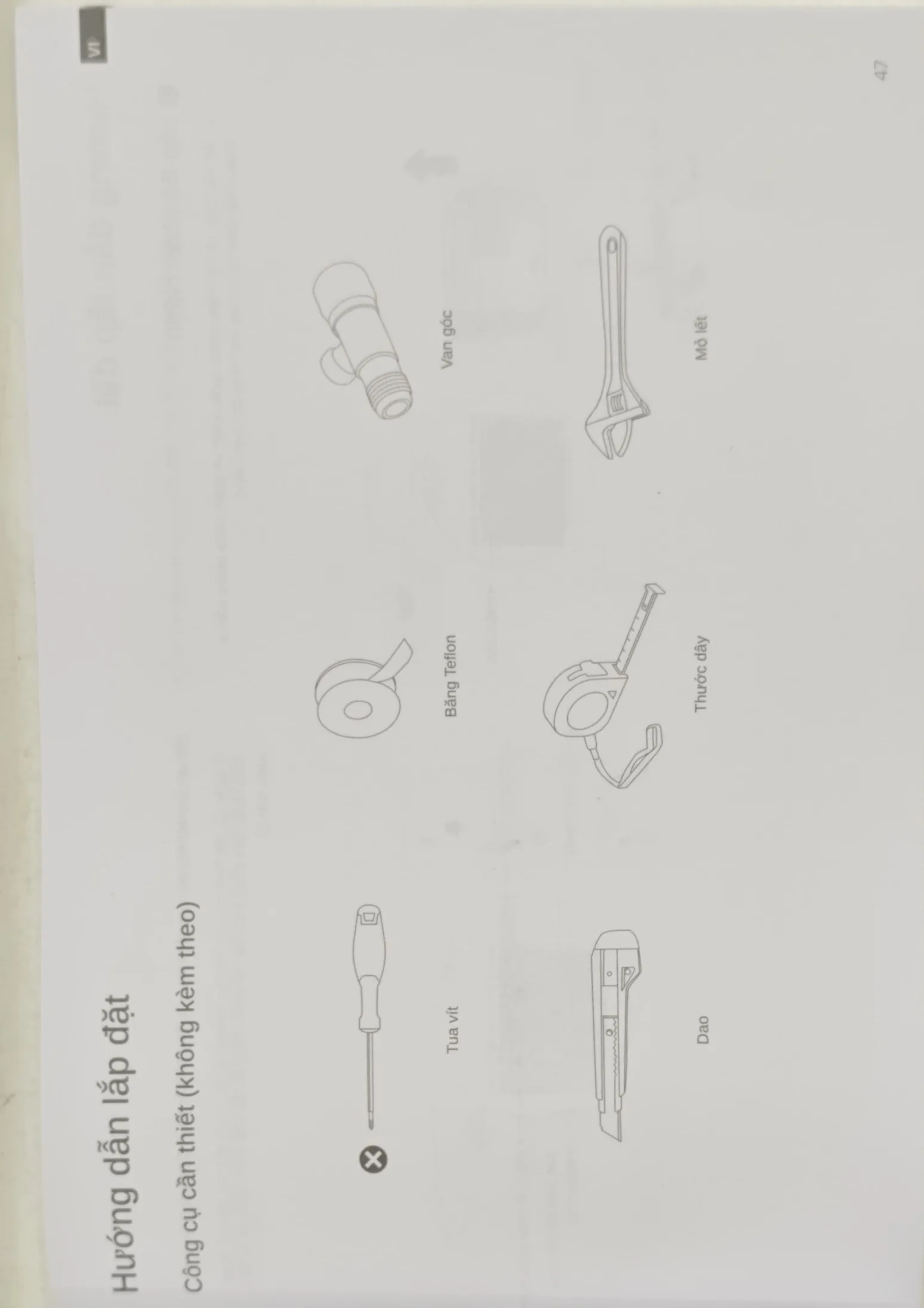

2. Công cụ cần chuẩn bị (không kèm theo)

• Tua vít
• Băng Teflon
• Dao rọc giấy
• Thước dây
• Mỏ lết
• Van góc (nếu cần)

3. Các bước lắp đặt

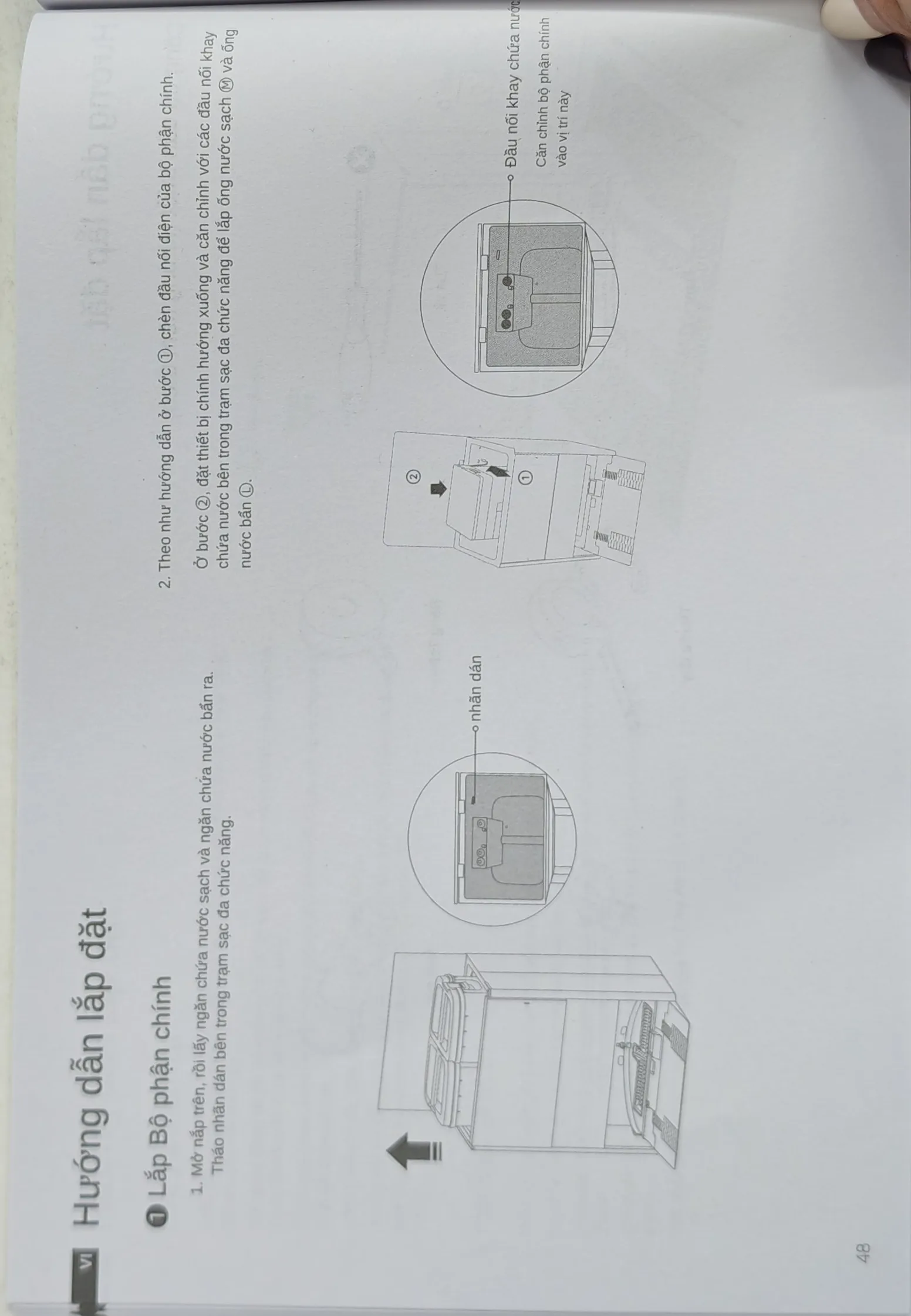

Bước 1: Lắp Bộ phận chính

1. Mở nắp trên của trạm sạc, lấy ngăn chứa nước sạch và ngăn chứa nước bẩn ra.
2. Tháo nhãn dán bên trong.
3. Đặt bộ phận chính (bơm) vào đúng vị trí trong trạm sạc (theo hướng mũi tên).

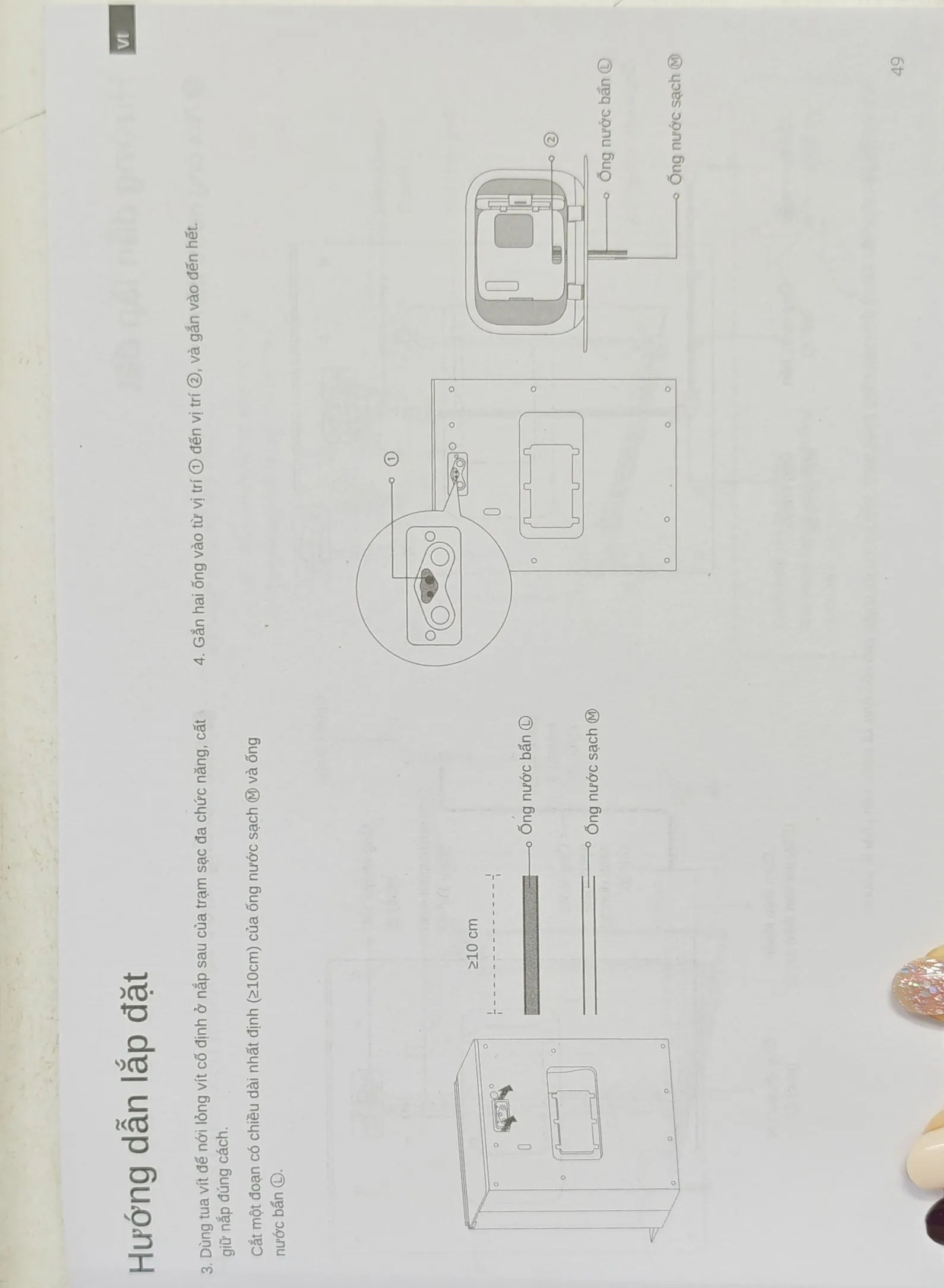

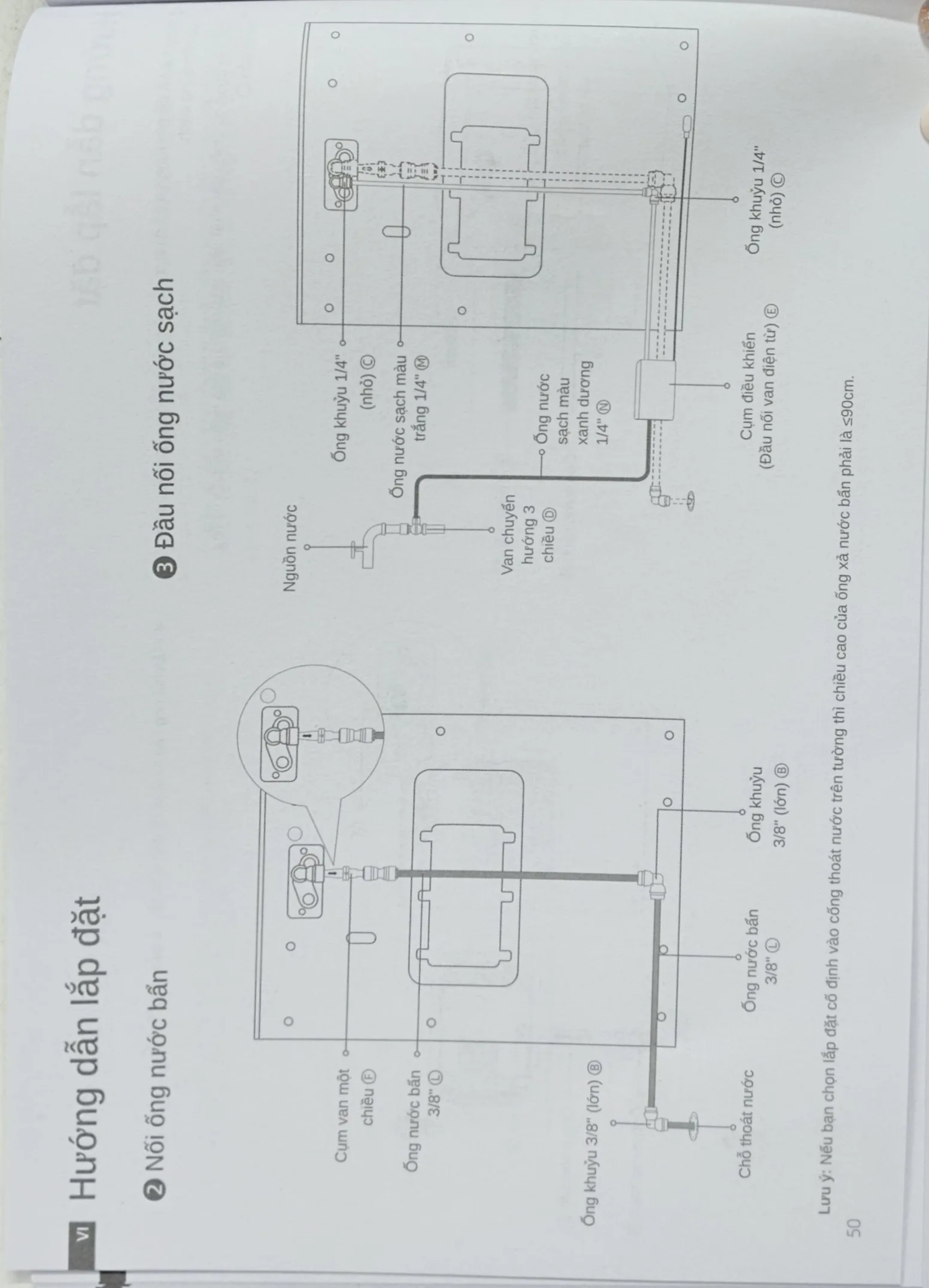

Bước 2 & 3: Nối ống nước bẩn và ống nước sạch

Cách lắp đặt 1 (Nguồn nước có khớp nối ren ngoài):

• Lắp van góc → Van chuyển hướng 3 chiều → Ống nước sạch (màu xanh dương).

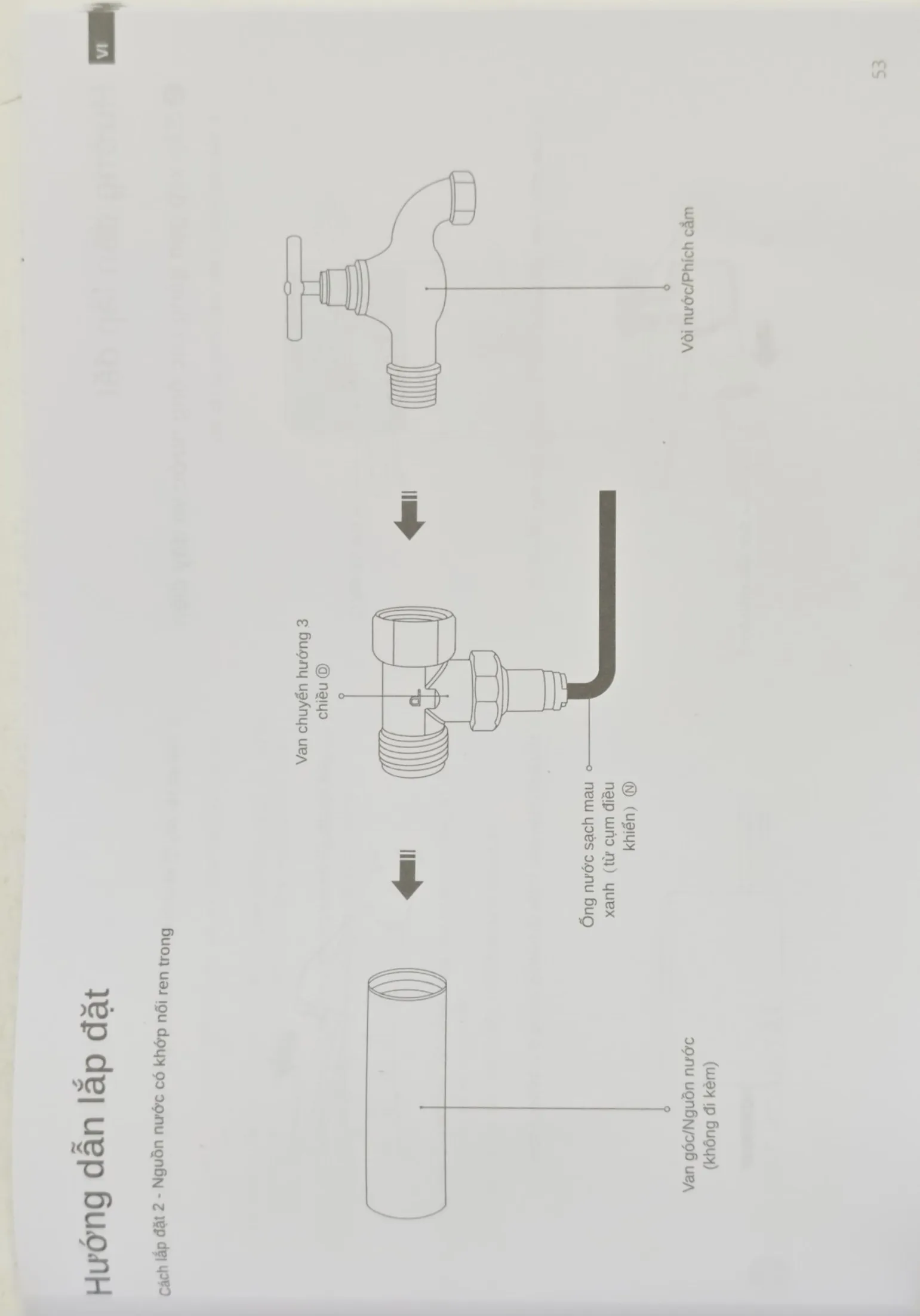

Cách lắp đặt 2 (Nguồn nước có khớp nối ren trong):

• Lắp van chuyển hướng 3 chiều trực tiếp vào nguồn.

Chi tiết nối ống:

• Ống nước bẩn (L - 3/8"): Nối từ bơm ra chỗ thoát nước (chiều cao xả ≥ 90cm nếu thoát tường).
• Ống nước sạch (M - 1/4" màu xanh/trắng): Nối từ nguồn nước vào bơm.

Lưu ý: Quấn băng Teflon 6-9 vòng theo chiều siết ren để tránh rò rỉ.

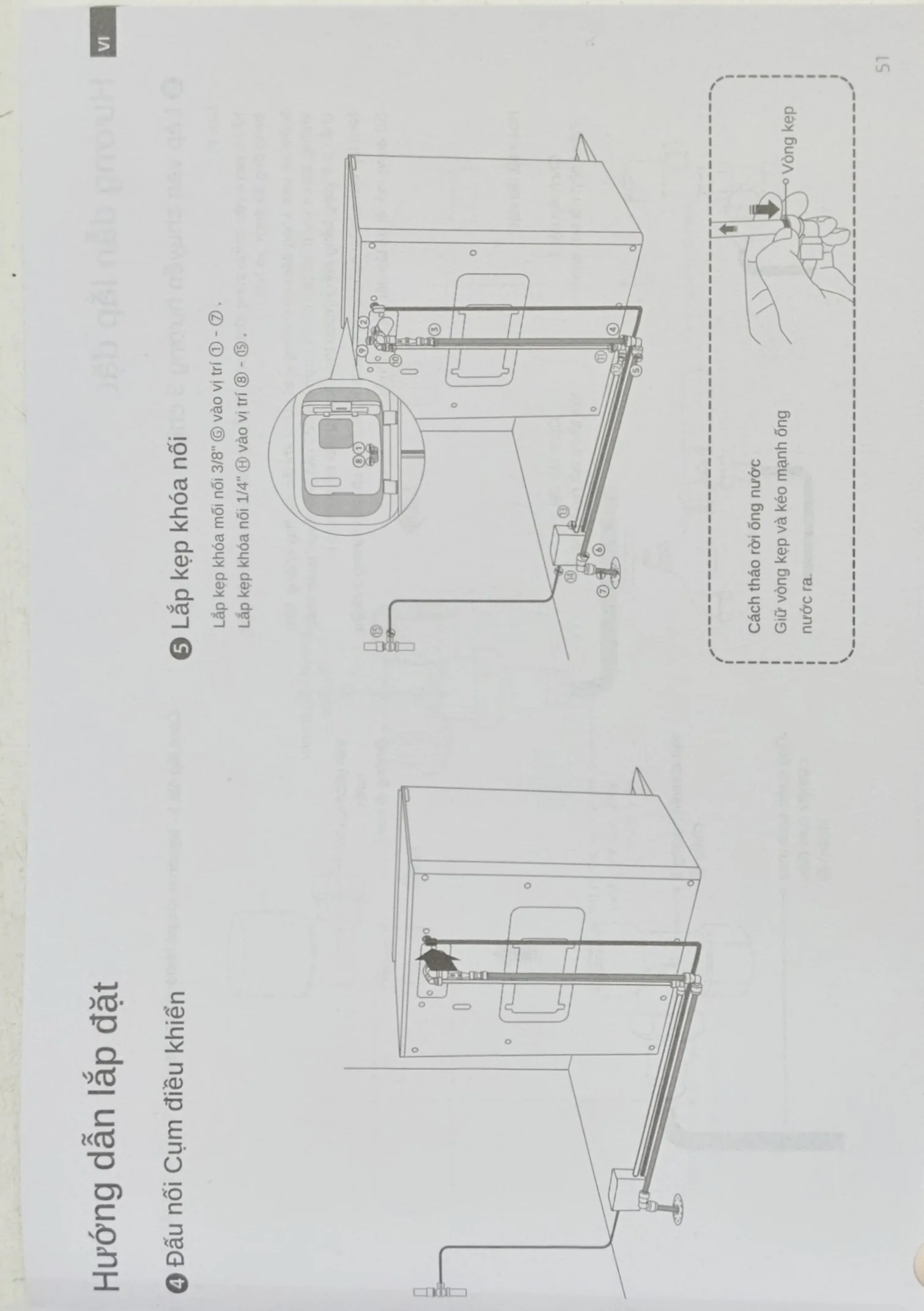

Bước 4: Đấu nối Cụm điều khiển

• Gắn cụm điều khiển (E) vào vị trí quy định phía sau trạm sạc.
• Sử dụng tua vít để cố định chắc chắn.

Bước 5: Lắp kẹp khóa nối

• Lắp kẹp khóa 3/8" (G) cho các ống lớn.
• Lắp kẹp khóa 1/4" (H) cho các ống nhỏ.
• Để tháo: Giữ vòng kẹp và kéo mạnh ống.

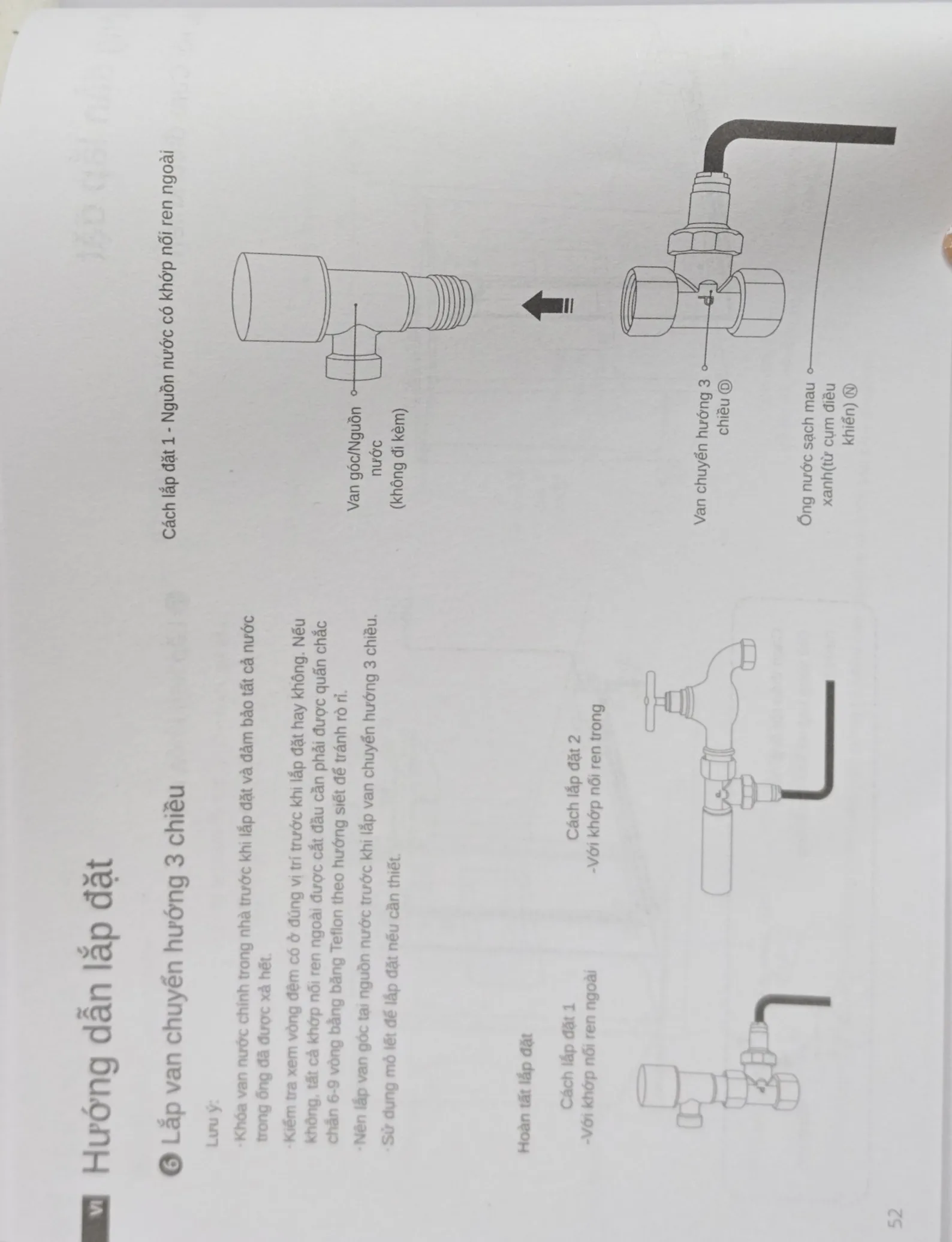

Bước 6: Lắp Van chuyển hướng 3 chiều

• Lắp van góc trước (nếu dùng).
• Lắp van 3 chiều (D) theo hướng mũi tên.
• Kiểm tra vòng đệm đúng vị trí.

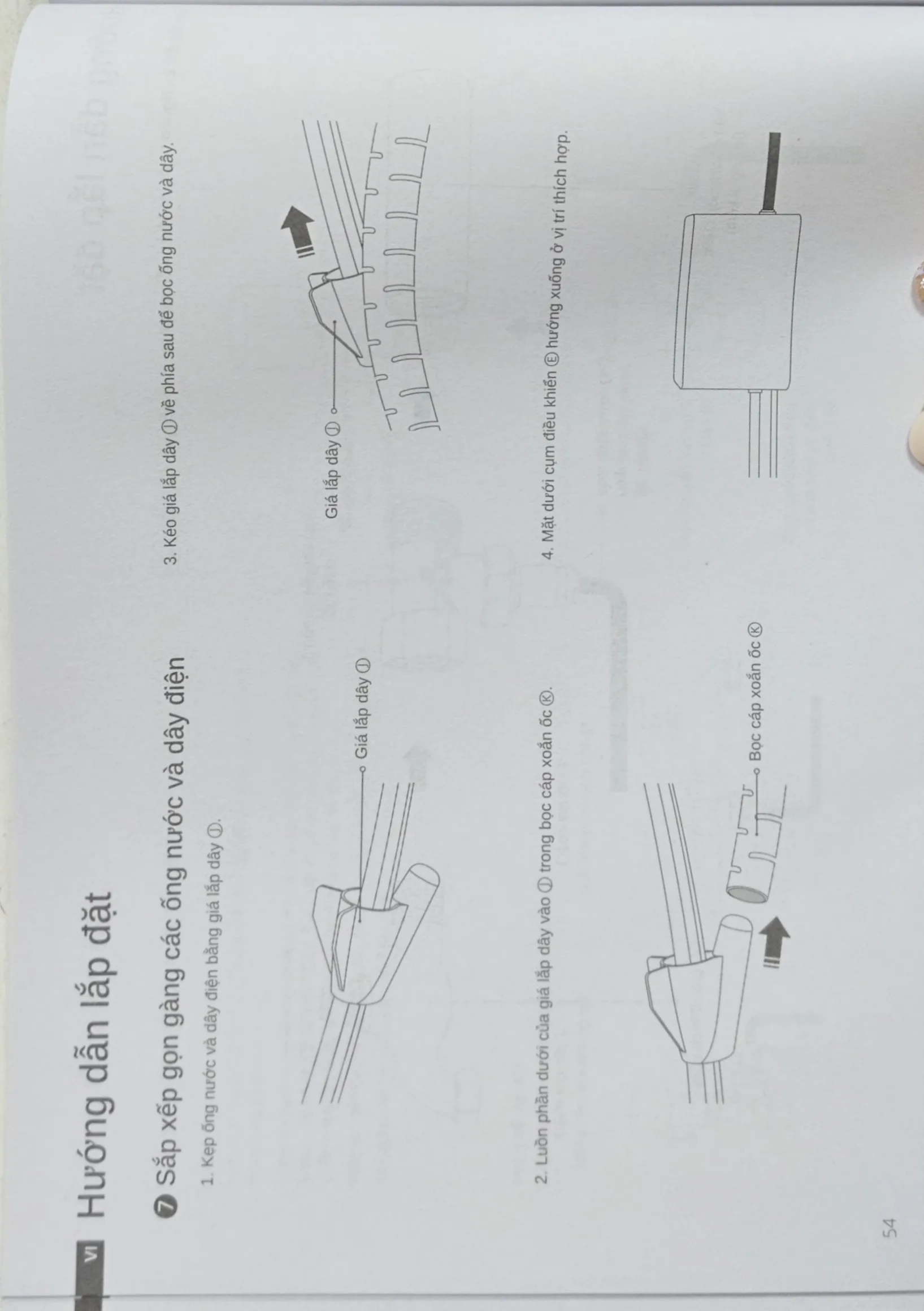

Bước 7: Sắp xếp gọn gàng ống nước và dây điện

• Dùng giá lắp dây (J) kẹp cố định ống + dây.
• Luồn vào bọc cáp xoắn ốc (K).
• Kéo giá lắp dây về phía sau để cố định.
• Mặt dưới cụm điều khiển hướng xuống dưới.

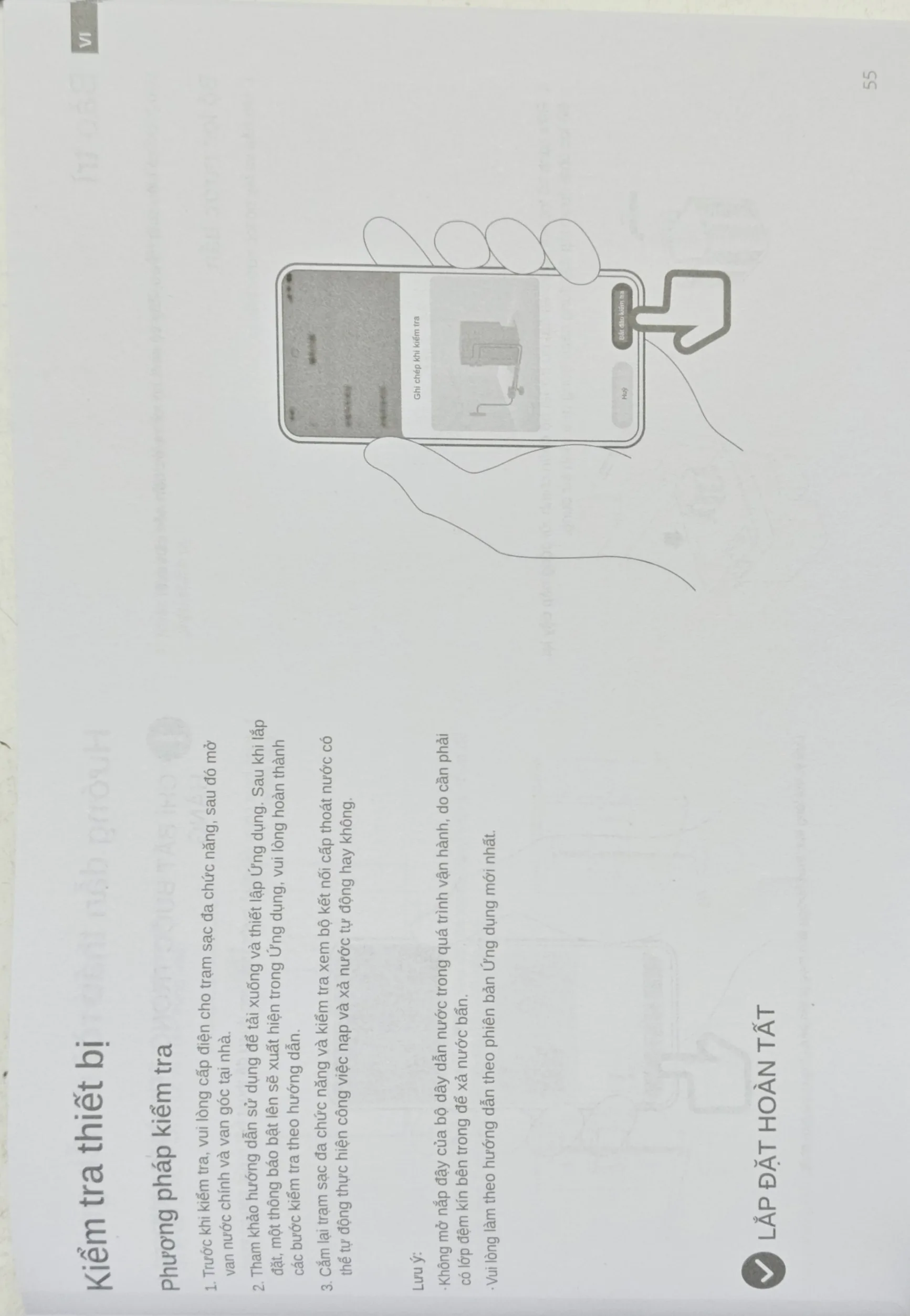

4. Hoàn tất lắp đặt & Kiểm tra

1. Cắm điện trạm sạc.
2. Mở van nước chính.
3. Mở ứng dụng Dreame → Thiết lập thiết bị → Làm theo hướng dẫn trên app để kiểm tra.
4. Kiểm tra xem máy có tự động nạp và xả nước không.

Kiểm tra thành công khi:

• Bộ bơm hoạt động êm.
• Không có rò rỉ nước tại các mối nối.
• Ống xả nước bẩn chảy mạnh.

Hình ảnh tham khảo chính

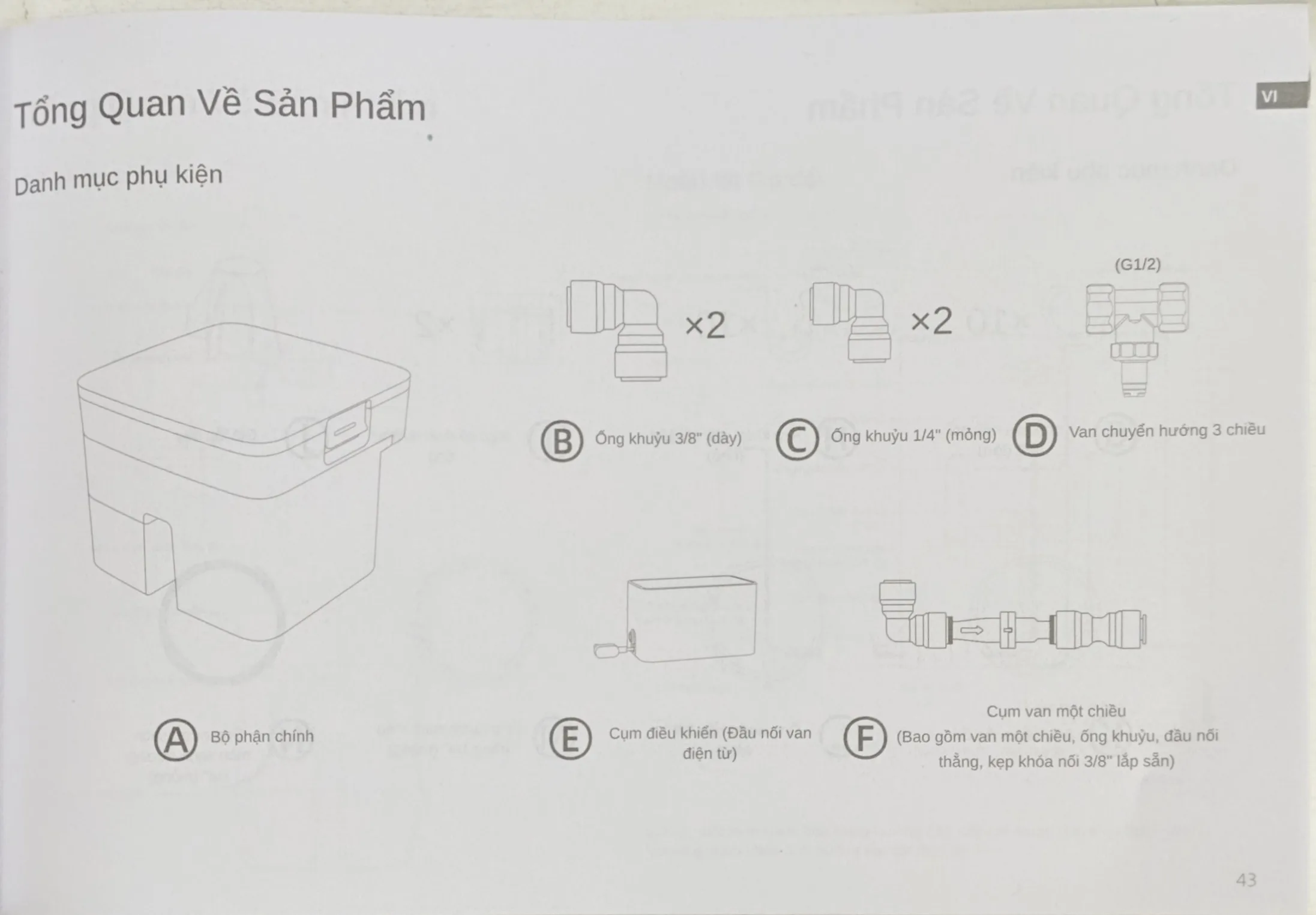

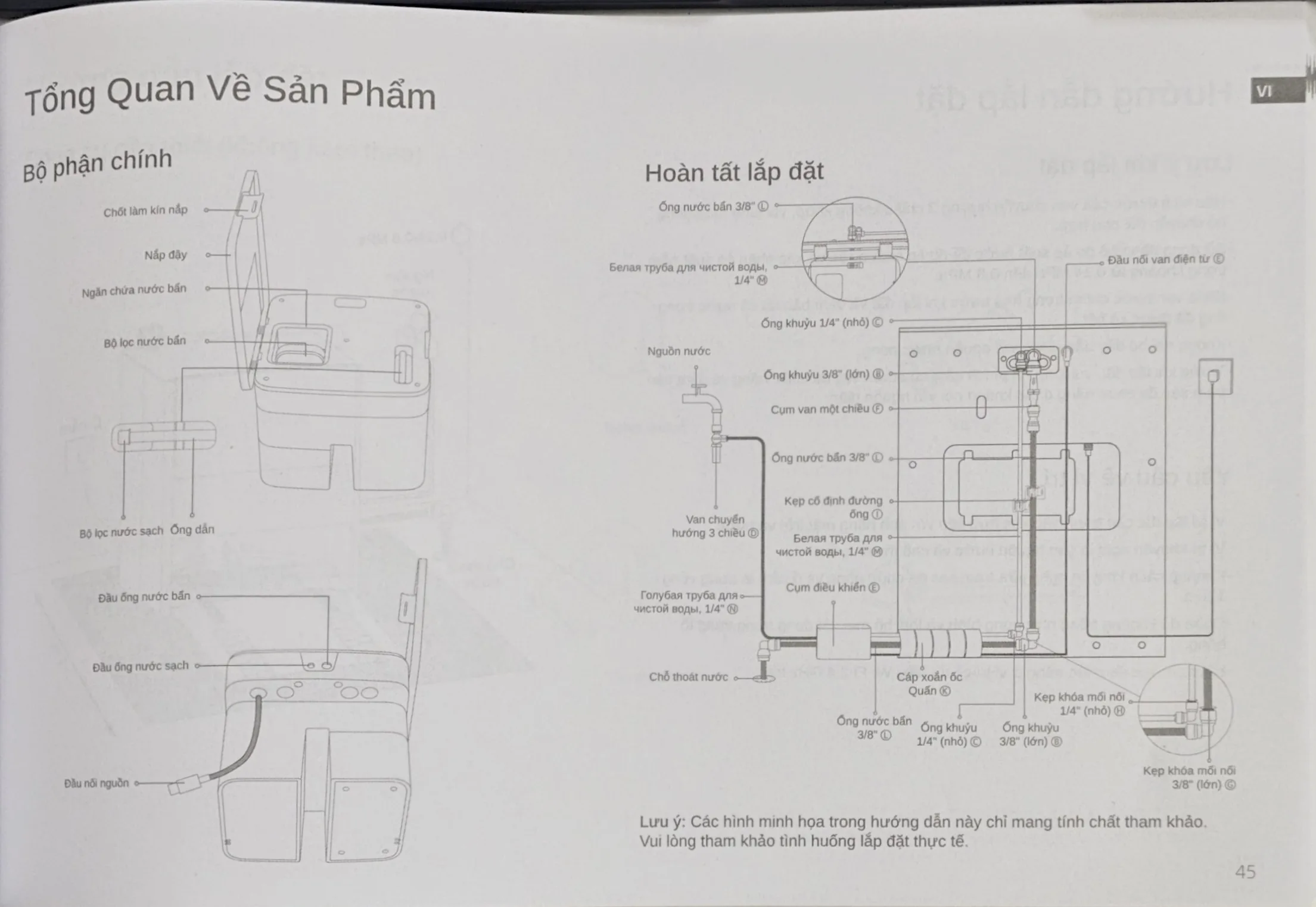

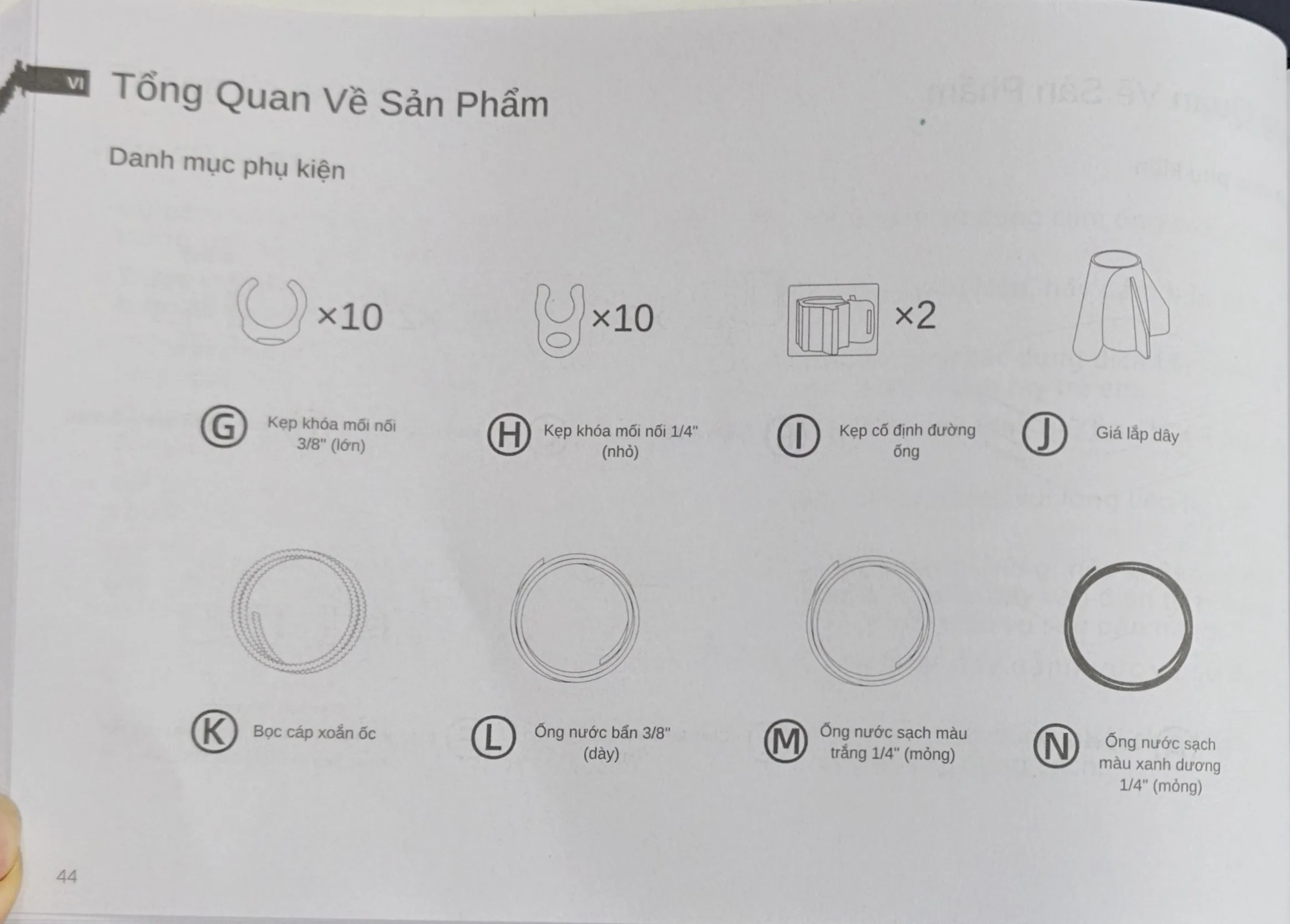

• Trang 45: Tổng quan bộ phận & hoàn tất lắp đặt.
• Trang 46: Yêu cầu vị trí & áp suất.
• Trang 48-54: Các bước lắp chi tiết.
• Trang 55: Kiểm tra thiết bị qua app.

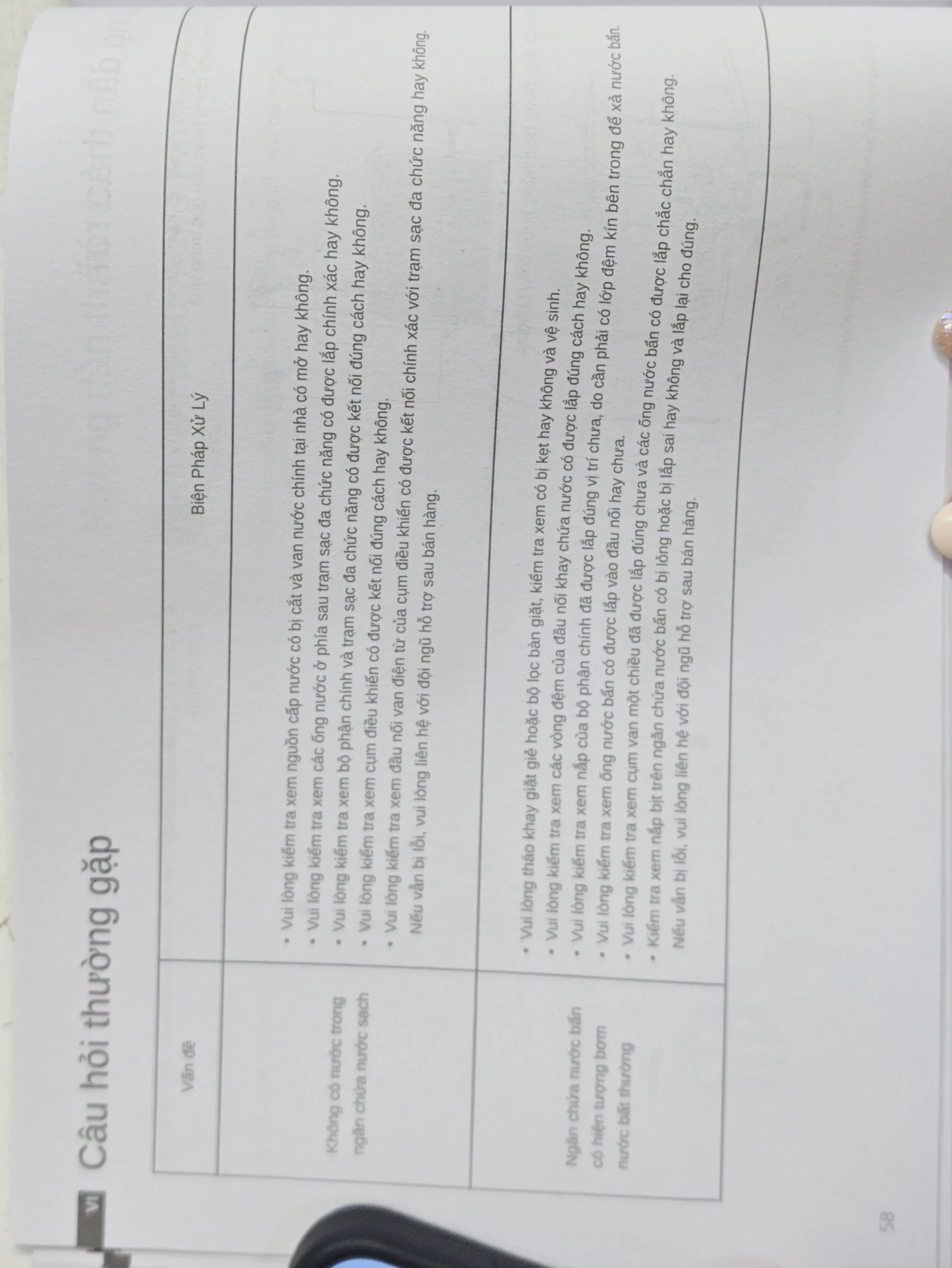

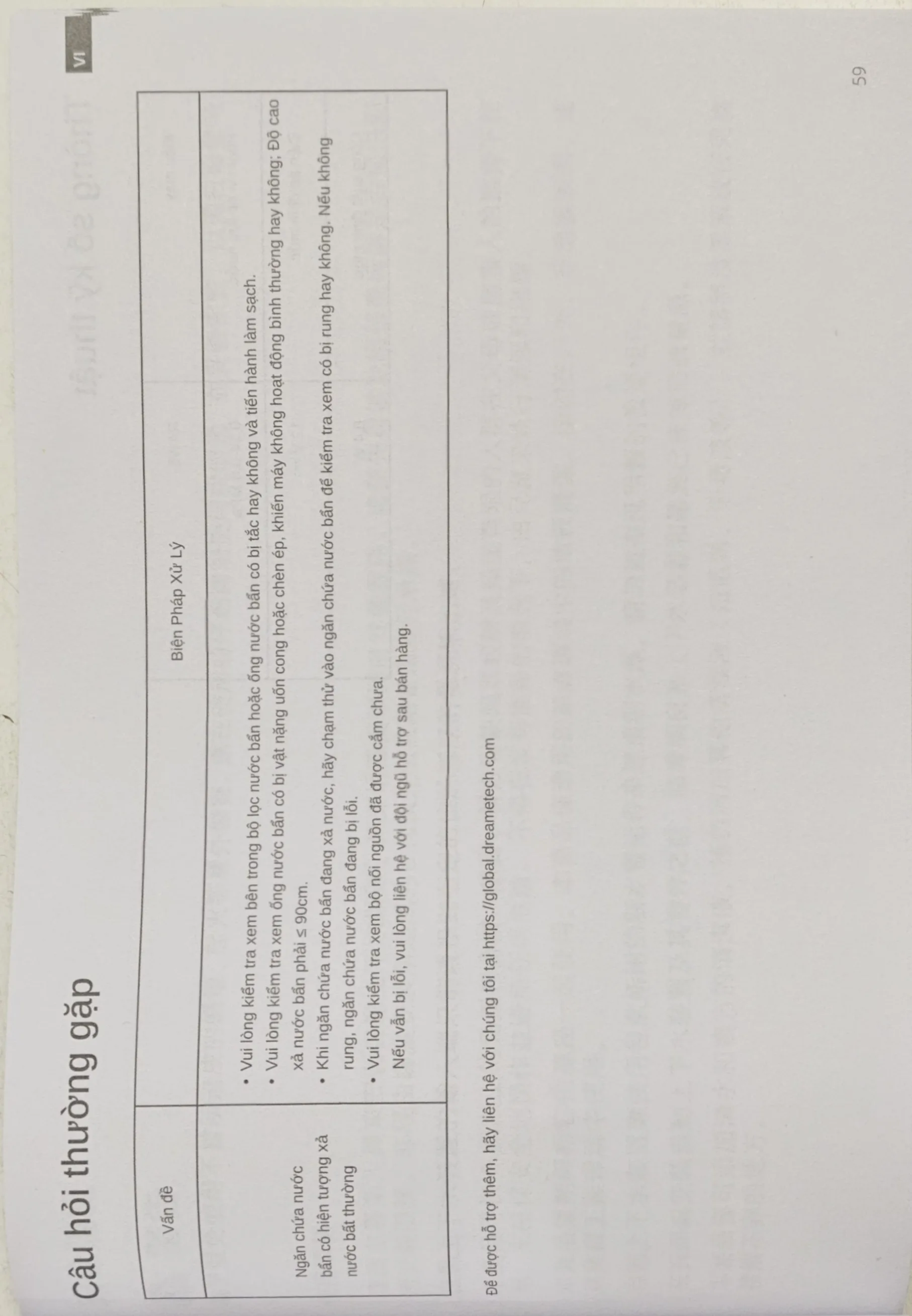

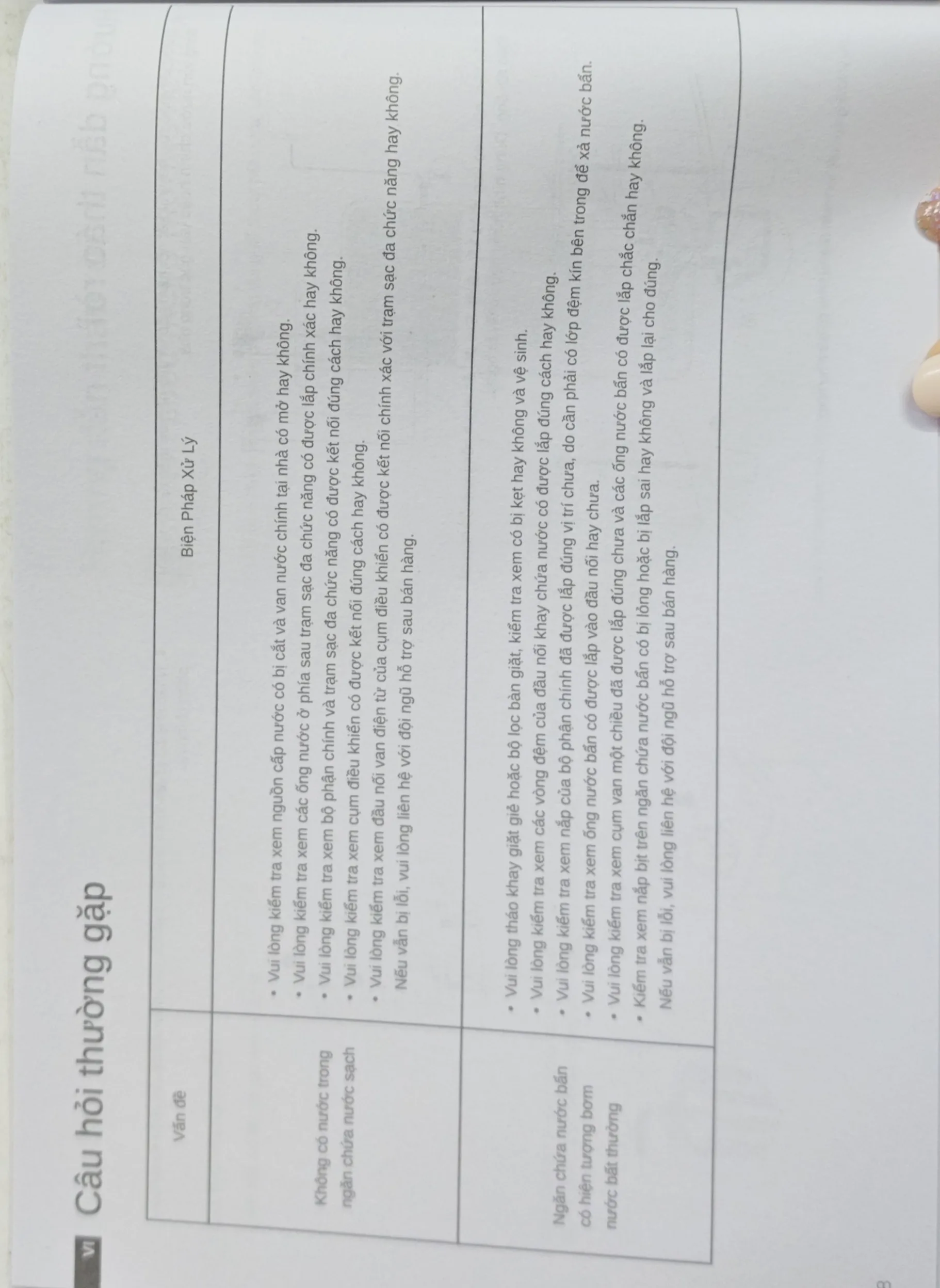

Nếu gặp vấn đề:

• Không có nước vào: Kiểm tra van nước, ống sạch, cụm điều khiển.
• Không xả nước: Kiểm tra ống bẩn, bộ lọc, nắp ngăn bẩn.
• Rò rỉ: Kiểm tra băng Teflon và kẹp khóa.
